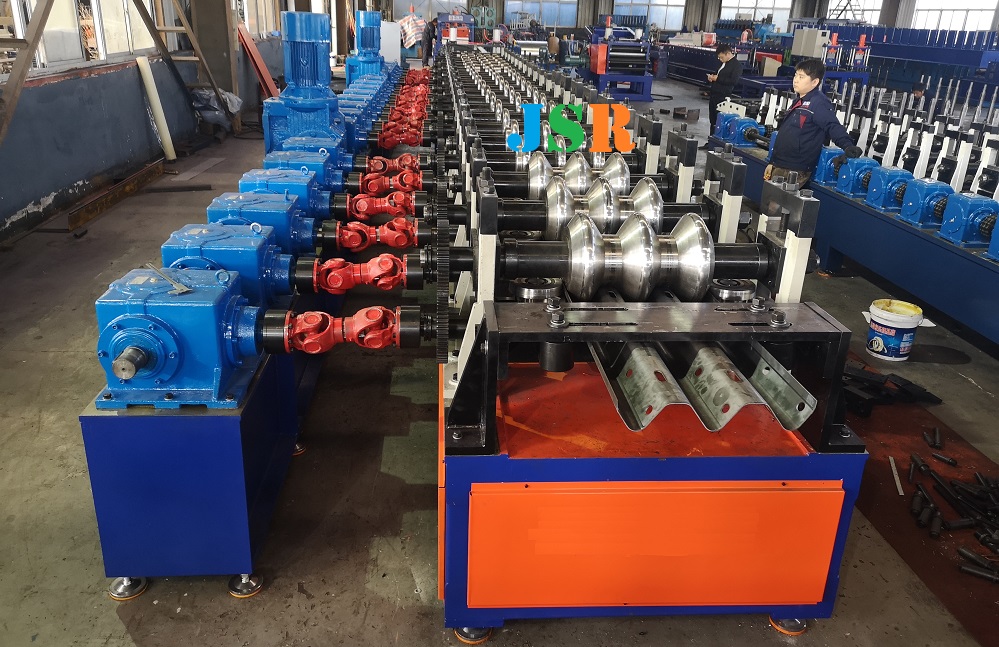

Máquina perfiladora de barandas

Descripción

El tablero de barandas producido por la máquina formadora de barandas es liso, preciso, fácil de instalar y más seguro de usar y duradero.

la máquina formadora de barandas adopta la caja de engranajes mueve la línea, eje sólido de 90 mm de diámetro, motor principal de 22kw, motor de 15kw para punzón hidráulico

Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza serán automáticamente. Es conveniente controlar la máquina perfiladora.
El convertidor Mitsubishi ajusta la tecnología de velocidad, realiza la producción automática.
Idioma de la operación: INGLÉS o REQUERIDO
siemens es opcional

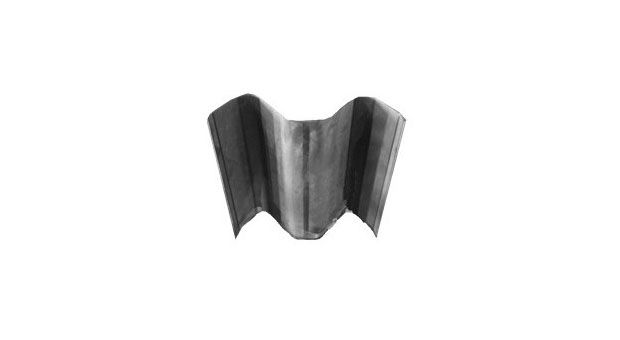

La máquina formadora de barandillas de dos o tres ondas puede ser diseñada para usted.

Especificaciones

Technical Details

Machine Specifications
Weight	About 18000kgs
Whole line’s dimension	About 25m x 6m x 1.5m (length x width x height)
Color	Main color: blue
Color	Warning color: yellow
Suitable Raw Material
Material	Galvanized or Galvalume Coils
Thickness	2-4mm
Coil width	482mm
Yield Strength	235Mpa
Main Technical Parameters
Quantity of forming rollers stations	16-18
Diameter of forming rollers shafts	90mm
Roll Forming Speed	10-15/min
Forming rollers material	CR12 mould steel, with quenched treatment
Cutter material	CR12 mould steel, with quenched treatment
Controlling system	PLC and Converter
Electric Power requirement	Main motor power: 55kw
Electric Power requirement	Hydraulic unit motor power: 22kw
Electric voltage	According to customer’s requirement
Main Components
Decoiler (manual and automatic for options)	1 set
Guiding device	1 set
Leveling system	1 set

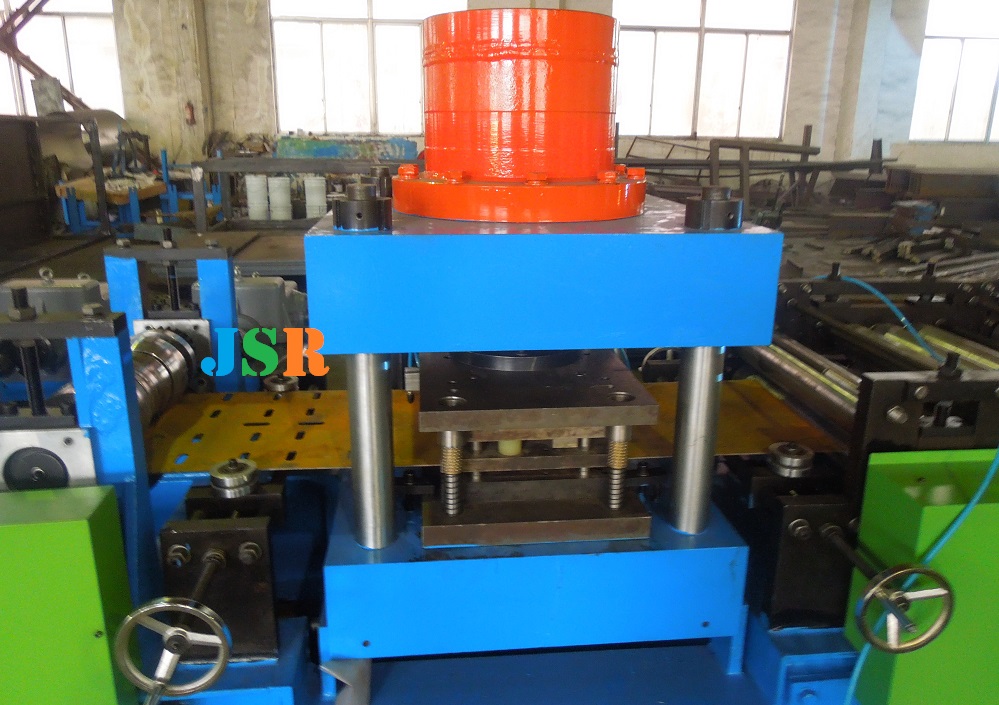

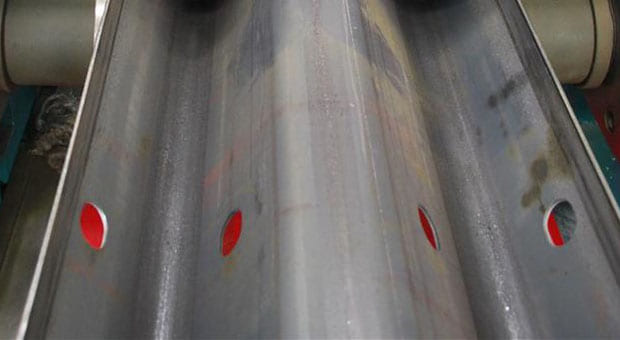

Punching system n	1 set

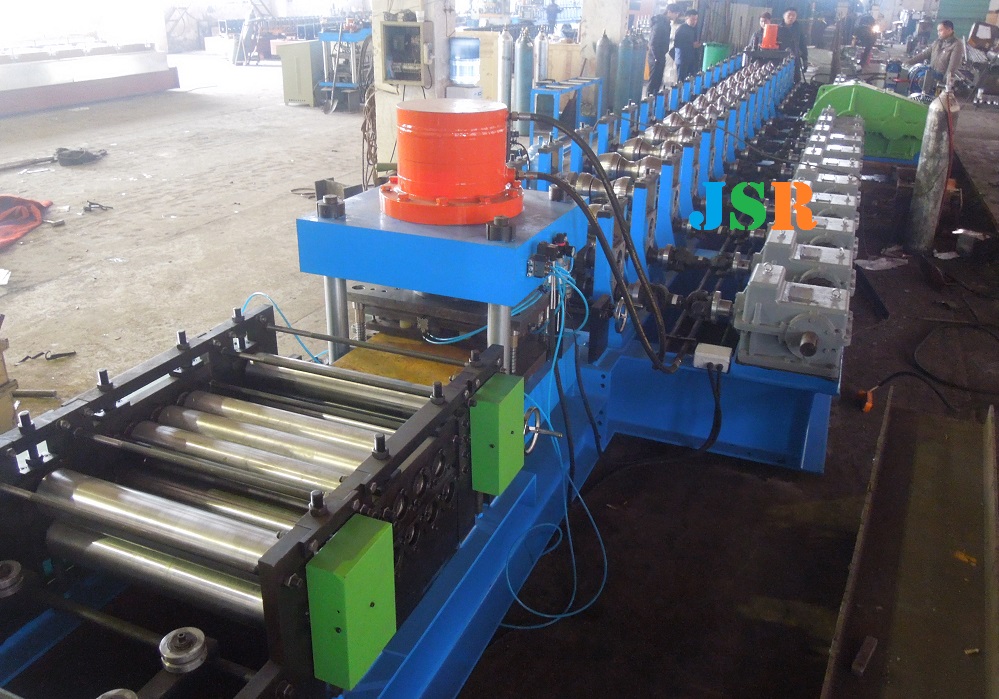

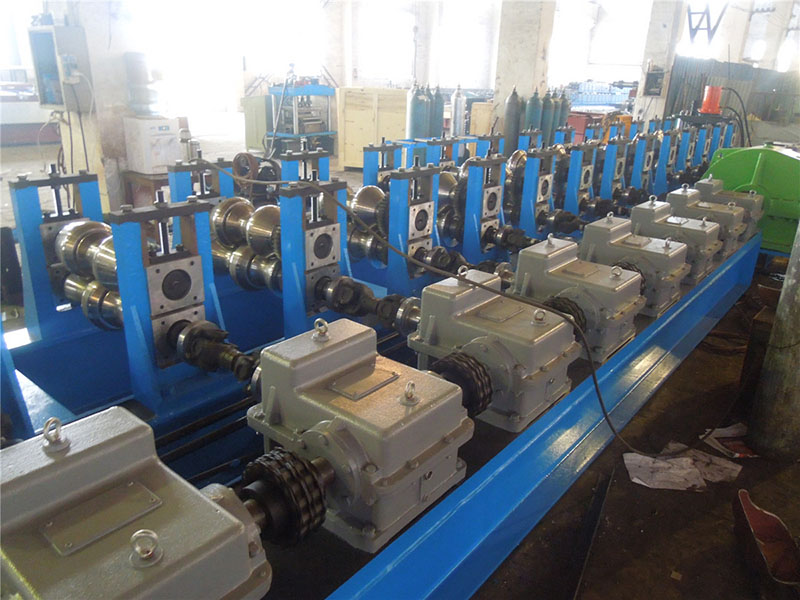

Roll Forming system (with gearbox transmission)	1 set

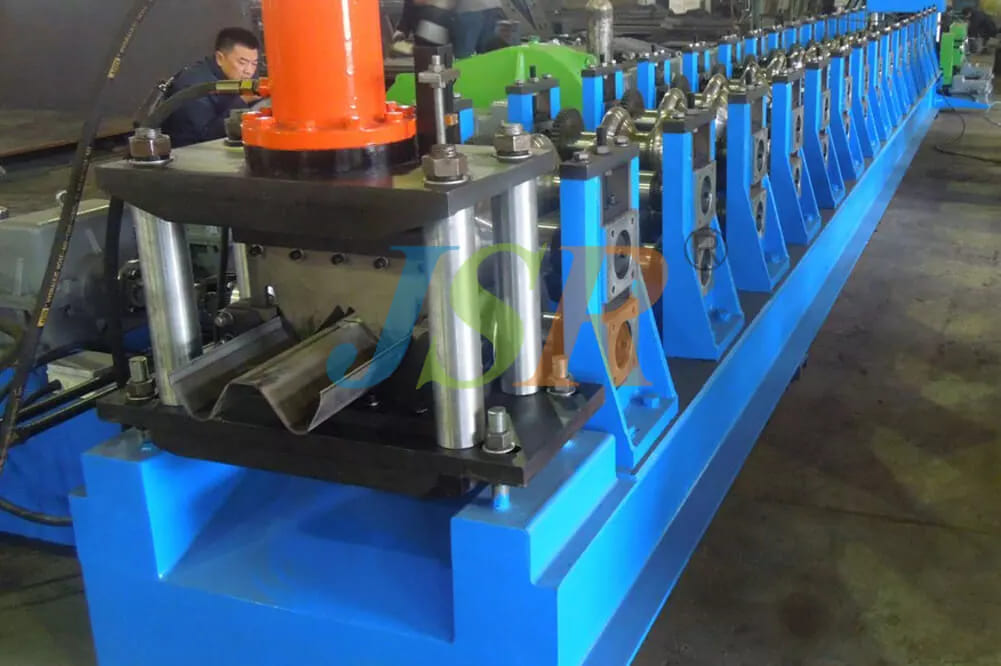

Hydraulic Cutting system	1 set
PLC control box	1 set
Hydraulic unit	1 set
Run outs tables	1 set

SOLICITUD

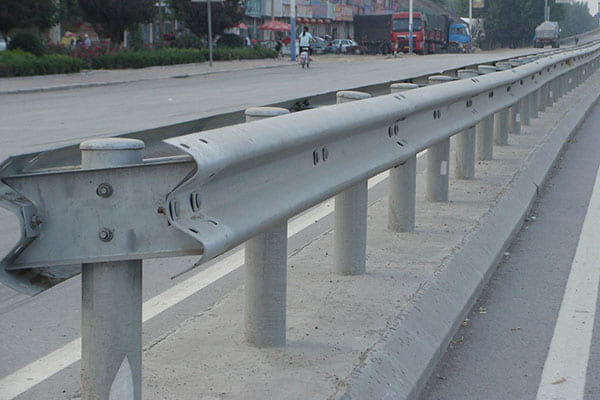

La barandilla o barandilla, a veces denominada guía o barandilla, es un sistema diseñado para evitar que las personas o los vehículos (en la mayoría de los casos involuntariamente) se desvíen hacia áreas peligrosas o fuera de los límites. Una barandilla es menos restrictiva que una barandilla de protección y proporciona soporte y la limitación protectora de un límite.

La fábrica de maquinaria JSR fabrica la máquina formadora de barandas con transmisión de caja de cambios.
Opere fácilmente, trabaje automáticamente con el control del controlador PLC.

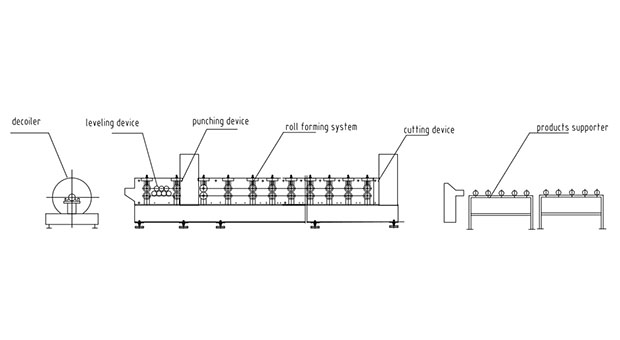

Decoiler-Punch- formando – cortar – salir
