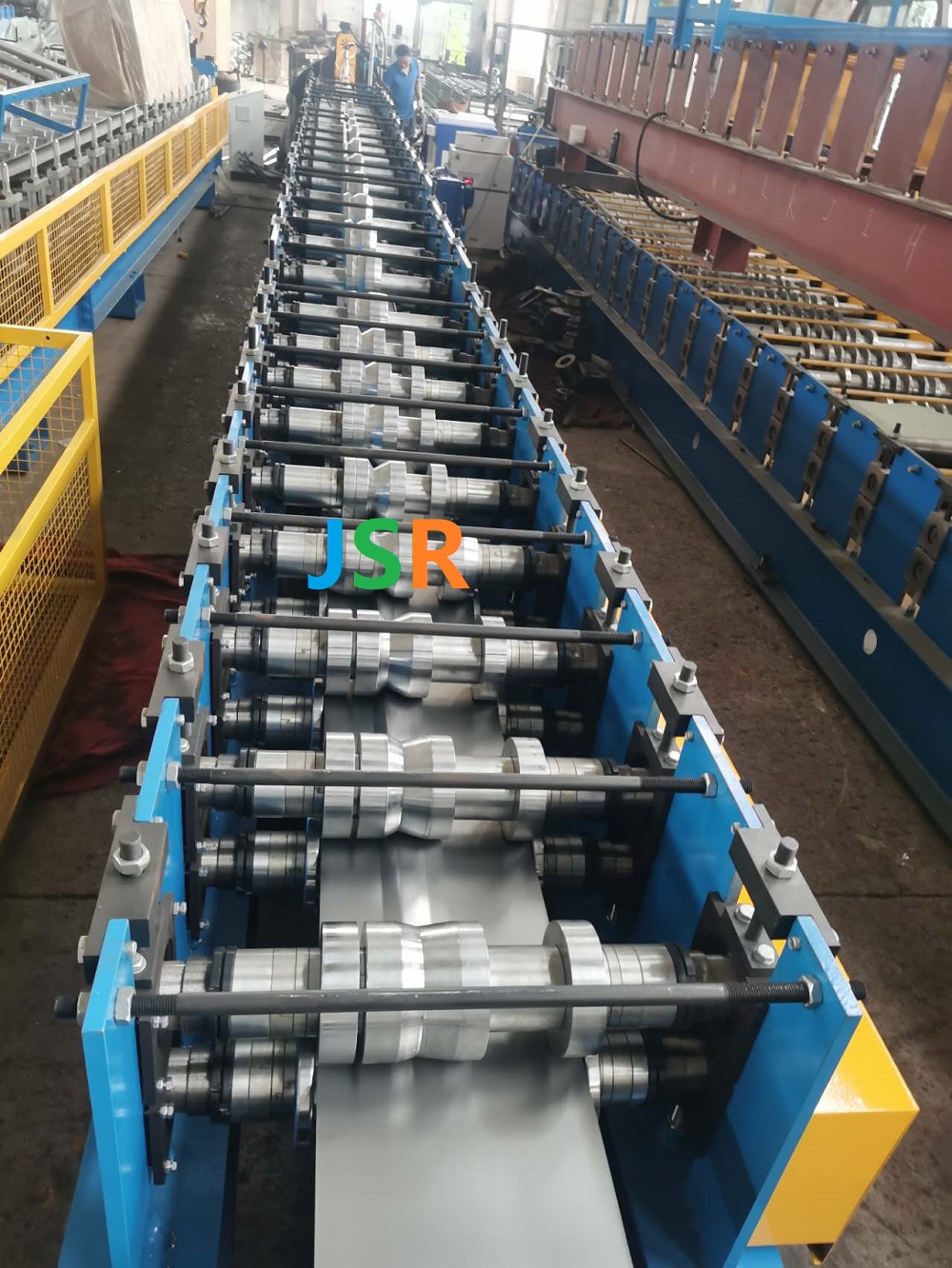

maquina de Vigas para estantes metálicas rack

Descripción

make 4inch, 4.5 inch, 5 inch and 6 inch vigas.

maquina para vigas 6pulgadas

Cómo cambiar la máquina de 6 a 4 pulgadas.

include 3 ton manual decoiler, forming machine with non stop saw cutting, plc controller, 3kw laser welding

siemens PLC and touch screen, yaskawa converter, working speed about 4m/min.

continuous welding

Especificaciones

Technical Details

The Line’s Specifications
Weight	About 10000kgs
Whole line’s dimension	About 25m x 2m x 1.6m (length x width x height)
Color	Main color: blue
Color	Warning color: yellow
Suitable Raw Material
Material	Galvanized or Galvalume Coils
Thickness	1.9mm
Coil width	310mm for 4 inch
Yield Strength	235Mpa
Main Technical Parameters
Quantity of forming rollers stations	24
Diameter of forming rollers shafts	80mm
Roll Forming Speed	8-10m/min
Production Speed	4-6m/min
Forming rollers material	GCR15 mould steel, with quenched treatment
Cutter material	CR12 mould steel, with quenched treatment
Controlling system	PLC and Converter
Electric Power requirement	Main motor power: about11kw
Electric Power requirement	saw cut motor power: about 3kw
Electric voltage	According to customer’s requirement
Main Components
Decoiler (manual and automatic for options)	1 set
Guiding device	1 set
Leveling system	1 set
Roll Forming system	1 set
Hydraulic Cutting system	1 set
PLC control box	1 set
Hydraulic unit	1 set

Aplicación de vigas

travesaños También conocidos como travesaños, estos rieles de acero de alta resistencia se conectan a los montantes de lágrima para formar un nivel seguro de almacenamiento de paletas.

Se vende individualmente (se requieren 2 vigas por nivel)

Compatible con la mayoría de los montantes estilo lágrima

Construcción de acero calibre 14

Acabado resistente a la abrasión

El escalón de 1-5 / 8 «d permite pisos de madera o alambre

Se ajusta en centros de 2 «para configuraciones personalizadas

Los clips de seguridad incorporados se bloquean en su lugar cuando la viga se ha instalado correctamente

Wuxi Jingshirui Machinery Factory, (JSR) especializada en todo tipo de máquinas perfiladoras, como
Máquinas formadoras de techos y paredes,
Máquinas formadoras de rollos C / Z Purlin,
Máquinas laminadoras de entrepiso,
Máquinas de conformado de bandejas de cables,
Andamio Andamio Tablas Fabricación de máquinas,
Máquinas de formación de barandas,
Rack Machines y Step Beam lines,
Máquinas de pared seca,
y otras máquinas diseñadas según los requisitos del cliente.
